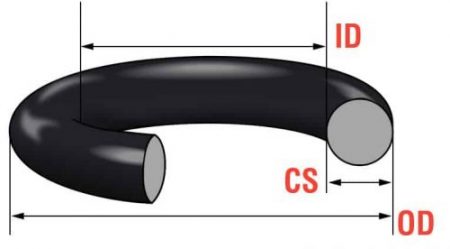

kích thước Oring

Bảng Đường Kính Dây (Japan)phổ thông Oring 1.0mm~2.95mm

Danh mục:

Mô tả sản phẩm

Mã Oring Size Mã Oring Size Mã Oring Size
Đk dây
mm		 Đk Trong
mm		 Đk dây
mm		 Đk Trong
mm		 Đk dây
mm		 Đk Trong
mm
SS-005  0.50  1.00 I-A0140G  14.00  1.80 J-2035  35.20  2.40
SS-008  0.80  1.00 I-A0145G  14.50  1.80 J-2037  37.20  2.40
SS-010  1.00  1.00 I-A0150G  15.00  1.80 J-2040  39.70  2.40
SS-012  1.20  1.00 I-A0155G  15.50  1.80 J-2042  42.20  2.40
SS-015  1.50  1.00 I-A0160G  16.00  1.80 J-2045  44.70  2.40
SS-018  1.80  1.00 I-A0170G  17.00  1.80 J-2047  47.20  2.40
SS-020  2.00  1.00 I-A0180G  18.00  1.80 J-2050  49.70  2.40
SS-022  2.20  1.00 I-A0190G  19.00  1.80 J-2053  52.60  2.40
SS-025  2.50  1.00 I-A0200G  20.00  1.80 J-2056  55.60  2.40
SS-028  2.80  1.00 I-A0206G  20.60  1.80 J-2060  59.60  2.40
SS-030  3.00  1.00 I-A0212G  21.20  1.80 J-2063  62.60  2.40
SS-032  3.20  1.00 I-A0224G  22.40  1.80 J-2067  66.60  2.40
SS-035  3.50  1.00 I-A0230G  23.00  1.80 J-2071  70.60  2.40
SS-038  3.80  1.00 I-A0236G  23.60  1.80 AS-909  17.93  2.46
SS-040  4.00  1.00 I-A0243G  24.30  1.80 AS-910  19.18  2.46
SS-042  4.20  1.00 I-A0250G  25.00  1.80 AS-102  1.24  2.62
SS-045  4.50  1.00 I-A0258G  25.80  1.80 AS-103  2.06  2.62
SS-048  4.80  1.00 I-A0265G  26.50  1.80 AS-104  2.84  2.62
SS-050  5.00  1.00 I-A0273G  27.30  1.80 AS-105  3.63  2.62
SS-055  5.50  1.00 I-A0280G  28.00  1.80 AS-106  4.42  2.62
SS-060  6.00  1.00 I-A0290G  29.00  1.80 AS-107  5.23  2.62
SS-065  6.50  1.00 I-A0300G  30.00  1.80 AS-108  6.02  2.62
SS-070  7.00  1.00 AS-904  8.92  1.83 AS-109  7.59  2.62
SS-075  7.50  1.00 AS-905  10.52  1.83 AS-110(ANP-8)  9.19  2.62
SS-080  8.00  1.00 P-2  1.80  1.90 AS-111(ANP-9)  10.77  2.62
SS-085  8.50  1.00 P-3  2.80  1.90 AS-112(ANP-10)  12.37  2.62
SS-090  9.00  1.00 P-4  3.80  1.90 AS-113(ANP-11)  13.94  2.62
SS-095  9.50  1.00 P-5  4.80  1.90 AS-114(ANP-12)  15.54  2.62
SS-100  10.00  1.00 P-6  5.80  1.90 AS-115(ANP-13)  17.12  2.62
SS-105  10.50  1.00 P-7  6.80  1.90 AS-116(ANP-14)  18.72  2.62
SS-110  11.00  1.00 P-8  7.80  1.90 AS-117  20.29  2.62
SS-115  11.50  1.00 P-9  8.80  1.90 AS-118  21.89  2.62
SS-120  12.00  1.00 P-10  9.80  1.90 AS-119  23.47  2.62
SS-125  12.50  1.00 J-1011  11.00  1.90 AS-120  25.07  2.62
SS-130  13.00  1.00 J-1012  12.30  1.90 AS-121  26.64  2.62
SS-135  13.50  1.00 J-1013  13.00  1.90 AS-122  28.24  2.62
SS-140  14.00  1.00 J-1014  13.80  1.90 AS-123  29.82  2.62
SS-145  14.50  1.00 J-1015  14.80  1.90 AS-124  31.42  2.62
SS-150  15.00  1.00 J-1016  15.80  1.90 AS-125  32.99  2.62
SS-155  15.50  1.00 J-1017  16.80  1.90 AS-126  34.59  2.62
SS-160  16.00  1.00 J-1018  17.80  1.90 AS-127  36.17  2.62
SS-165  16.50  1.00 J-1019  18.80  1.90 AS-128  37.77  2.62
SS-170  17.00  1.00 J-1020  19.80  1.90 AS-129  39.34  2.62
SS-175  17.50  1.00 J-1021  21.00  1.90 AS-130  40.94  2.62
SS-180  18.00  1.00 J-1022  22.10  1.90 AS-131  42.52  2.62
SS-185  18.50  1.00 J-1023  23.30  1.90 AS-132  44.12  2.62
SS-190  19.00  1.00 J-1025  24.70  1.90 AS-133  45.69  2.62
SS-195  19.50  1.00 J-1026  26.20  1.90 AS-134  47.29  2.62
SS-200  20.00  1.00 J-1028  27.70  1.90 AS-135  48.90  2.62
AS-001  0.74  1.02 J-1030  29.70  1.90 AS-136  50.47  2.62
AS-002  1.07  1.27 J-1031  31.20  1.90 AS-137  52.07  2.62
AS-901  4.70  1.42 J-1033  33.20  1.90 AS-138  53.64  2.62
S-2  1.50  1.50 J-1035  35.20  1.90 AS-139  55.24  2.62
S-3  2.50  1.50 AS-906  11.89  1.98 AS-140  56.82  2.62
S-4  3.50  1.50 S-22.4  21.90  2.00 AS-141  58.42  2.62
S-5  4.50  1.50 S-24  23.50  2.00 AS-142  59.99  2.62
S-6  5.50  1.50 S-25  24.50  2.00 AS-143  61.60  2.62
S-7  6.50  1.50 S-26  25.50  2.00 AS-144  63.17  2.62
S-8  7.50  1.50 S-28  27.50  2.00 AS-145  64.77  2.62
S-9  8.50  1.50 S-29  28.50  2.00 AS-146  66.34  2.62
S-10  9.50  1.50 S-30  29.50  2.00 AS-147  67.94  2.62
S-11.2  10.70  1.50 S-31.5  31.00  2.00 AS-148  69.52  2.62
S-12  11.50  1.50 S-32  31.50  2.00 AS-149  71.12  2.62
S-12.5  12.00  1.50 S-34  33.50  2.00 AS-150  72.69  2.62
S-14  13.50  1.50 S-35  34.50  2.00 AS-151  75.87  2.62
S-15  14.50  1.50 S-35.5  35.00  2.00 AS-152  82.22  2.62
S-16  15.50  1.50 S-36  35.50  2.00 AS-153  88.57  2.62
S-18  17.50  1.50 S-38  37.50  2.00 AS-154  94.92  2.62
S-20  19.50  1.50 S-39  38.50  2.00 AS-155  101.27  2.62
S-22  21.50  1.50 S-40  39.50  2.00 AS-156  107.62  2.62
AS-003  1.42  1.52 S-42  41.50  2.00 AS-157  113.97  2.62
AS-902  6.07  1.63 S-44  43.50  2.00 AS-158  120.32  2.62
AS-903  7.64  1.63 S-45  44.50  2.00 AS-159  126.67  2.62
KS-1  2.75  1.70 S-46  45.50  2.00 AS-160  133.02  2.62
KS-2  3.75  1.70 S-48  47.50  2.00 AS-161  139.37  2.62
KS-3  4.75  1.70 S-50  49.50  2.00 AS-162  145.72  2.62
KS-4  5.75  1.70 S-53  52.50  2.00 AS-163  152.07  2.62
KS-5  6.75  1.70 S-55  54.50  2.00 AS-164  158.42  2.62
KS-6  7.75  1.70 S-56  55.50  2.00 AS-165  164.77  2.62
KS-7  8.75  1.70 S-60  59.50  2.00 AS-166  171.12  2.62
KS-8  9.75  1.70 S-63  62.50  2.00 AS-167  177.47  2.62
AS-004  1.78  1.78 S-65  64.50  2.00 AS-168  183.82  2.62
AS-005  2.57  1.78 S-67  66.50  2.00 AS-169  190.17  2.62
AS-006(ANP-1)  2.90  1.78 S-70  69.50  2.00 AS-170  196.52  2.62
AS-007(ANP-2)  3.68  1.78 S-71  70.50  2.00 AS-171  202.87  2.62
AS-008(ANP-3)  4.47  1.78 S-75  74.50  2.00 AS-172  209.22  2.62
AS-009(ANP-4)  5.28  1.78 S-80  79.50  2.00 AS-173  215.57  2.62
AS-010(ANP-5)  6.07  1.78 S-85  84.50  2.00 AS-174  221.92  2.62
AS-011(ANP-6)  7.65  1.78 S-90  89.50  2.00 AS-175  228.27  2.62
AS-012(ANP-7)  9.25  1.78 S-95  94.50  2.00 AS-176  234.62  2.62
AS-013  10.82  1.78 S-100  99.50  2.00 AS-177  240.97  2.62
AS-014  12.42  1.78 S-105  104.50  2.00 AS-178  247.32  2.62
AS-015  14.00  1.78 S-110  109.50  2.00 I-B0140G  14.00  2.65
AS-016  15.60  1.78 S-112  111.50  2.00 I-B0145G  14.50  2.65
AS-017  17.17  1.78 S-115  114.50  2.00 I-B0150G  15.00  2.65
AS-018  18.77  1.78 S-120  119.50  2.00 I-B0155G  15.50  2.65
AS-019  20.35  1.78 S-125  124.50  2.00 I-B0160G  16.00  2.65
AS-020  21.95  1.78 S-130  129.50  2.00 I-B0170G  17.00  2.65
AS-021  23.52  1.78 S-132  131.50  2.00 I-B0180G  18.00  2.65
AS-022  25.12  1.78 S-135  134.50  2.00 I-B0190G  19.00  2.65
AS-023  26.70  1.78 S-140  139.50  2.00 I-B0200G  20.00  2.65
AS-024  28.30  1.78 S-145  144.50  2.00 I-B0206G  20.60  2.65
AS-025  29.87  1.78 S-150  149.50  2.00 I-B0212G  21.20  2.65
AS-026  31.47  1.78 S-155  154.50  2.00 I-B0224G  22.40  2.65
AS-027  33.05  1.78 S-160  159.50  2.00 I-B0230G  23.00  2.65
AS-028  34.65  1.78 S-165  164.50  2.00 I-B0236G  23.60  2.65
AS-029  37.82  1.78 S-170  169.50  2.00 I-B0243G  24.30  2.65
AS-030  41.00  1.78 S-175  174.50  2.00 I-B0250G  25.00  2.65
AS-031  44.17  1.78 S-180  179.50  2.00 I-B0258G  25.80  2.65
AS-032  47.35  1.78 S-185  184.50  2.00 I-B0265G  26.50  2.65
AS-033  50.52  1.78 S-190  189.50  2.00 I-B0273G  27.30  2.65
AS-034  53.70  1.78 S-195  194.50  2.00 I-B0280G  28.00  2.65
AS-035  56.87  1.78 S-200  199.50  2.00 I-B0290G  29.00  2.65
AS-036  60.05  1.78 S-205  204.50  2.00 I-B0300G  30.00  2.65
AS-037  63.22  1.78 S-210  209.50  2.00 I-B0315G  31.50  2.65
AS-038  66.40  1.78 S-215  214.50  2.00 I-B0325G  32.50  2.65
AS-039  69.57  1.78 S-220  219.50  2.00 I-B0335G  33.50  2.65
AS-040  72.75  1.78 S-225  224.50  2.00 I-B0345G  34.50  2.65
AS-041  75.92  1.78 S-230  229.50  2.00 I-B0355G  35.50  2.65
AS-042  82.27  1.78 S-235  234.50  2.00 I-B0365G  36.50  2.65
AS-043  88.62  1.78 S-240  239.50  2.00 I-B0375G  37.50  2.65
AS-044  94.97  1.78 S-245  244.50  2.00 I-B0387G  38.70  2.65
AS-045  101.32  1.78 S-250  249.50  2.00 I-B0400G  40.00  2.65
AS-046  107.67  1.78 S-255  254.50  2.00 I-B0412G  41.20  2.65
AS-047  114.02  1.78 S-260  259.50  2.00 I-B0425G  42.50  2.65
AS-048  120.37  1.78 S-265  264.50  2.00 I-B0437G  43.70  2.65
AS-049  126.72  1.78 S-270  269.50  2.00 I-B0450G  45.00  2.65
AS-050  133.07  1.78 S-275  274.50  2.00 I-B0462G  46.20  2.65
I-A0018G  1.80  1.80 S-280  279.50  2.00 I-B0475G  47.50  2.65
I-A0020G  2.00  1.80 S-285  284.50  2.00 I-B0487G  48.70  2.65
I-A0022G  2.24  1.80 S-290  289.50  2.00 I-B0500G  50.00  2.65
I-A0025G  2.50  1.80 S-295  294.50  2.00 I-B0515G  51.50  2.65
I-A0028G  2.80  1.80 S-300  299.50  2.00 I-B0530G  53.00  2.65
I-A0031G  3.15  1.80 AS-907  13.46  2.08 I-B0545G  54.50  2.65
I-A0035G  3.55  1.80 AS-908  16.36  2.21 I-B0560G  56.00  2.65
I-A0037G  3.75  1.80 KS-9  9.70  2.25 I-B0580G  58.00  2.65
I-A0040G  4.00  1.80 KS-10  11.70  2.25 I-B0600G  60.00  2.65
I-A0045G  4.50  1.80 KS-11  13.70  2.25 I-B0615G  61.50  2.65
I-A0048G  4.87  1.80 KS-12  15.70  2.25 I-B0630G  63.00  2.65
I-A0050G  5.00  1.80 KS-13  17.70  2.25 I-B0650G  65.00  2.65
I-A0051G  5.15  1.80 KS-14  19.70  2.25 I-B0670G  67.00  2.65
I-A0053G  5.30  1.80 P-10A  9.80  2.40 I-B0690G  69.00  2.65
I-A0056G  5.60  1.80 P-11  10.80  2.40 I-B0710G  71.00  2.65
I-A0060G  6.00  1.80 P-11.2  11.00  2.40 I-B0730G  73.00  2.65
I-A0063G  6.30  1.80 P-12  11.80  2.40 I-B0750G  75.00  2.65
I-A0067G  6.70  1.80 P-12.5  12.30  2.40 I-B0775G  77.50  2.65
I-A0069G  6.90  1.80 J-2013  13.00  2.40 I-B0800G  80.00  2.65
I-A0071G  7.10  1.80 P-14  13.80  2.40 I-B0825G  82.50  2.65
I-A0075G  7.50  1.80 P-15  14.80  2.40 I-B0850G  85.00  2.65
I-A0080G  8.00  1.80 P-16  15.80  2.40 I-B0875G  87.50  2.65
I-A0085G  8.50  1.80 J-2017  16.80  2.40 I-B0900G  90.00  2.65
I-A0087G  8.75  1.80 P-18  17.80  2.40 I-B0925G  92.50  2.65
I-A0090G  9.00  1.80 J-2019  18.80  2.40 I-B0950G  95.00  2.65
I-A0095G  9.50  1.80 P-20  19.80  2.40 I-B0975G  97.50  2.65
I-A0097G  9.75  1.80 P-21  20.80  2.40 I-B1000G  100.00  2.65
I-A0100G  10.00  1.80 P-22  21.80  2.40 I-B1030G  103.00  2.65
I-A0106G  10.60  1.80 J-2022  22.10  2.40 I-B1060G  106.00  2.65
I-A0112G  11.20  1.80 J-2023  23.30  2.40 AS-911  21.92  2.95
I-A0116G  11.60  1.80 J-2025  24.70  2.40 AS-912  23.47  2.95
I-A0118G  11.80  1.80 J-2026  26.20  2.40 AS-913  25.04  2.95
I-A0121G  12.10  1.80 J-2028  27.70  2.40 AS-914  26.59  2.95
I-A0125G  12.50  1.80 J-2030  29.70  2.40 AS-916  29.74  2.95
I-A0128G  12.80  1.80 J-2031  31.20  2.40
I-A0132G  13.20  1.80 J-2033  33.20  2.40

Nguồn : https://www.packing.co.jp/ORING/oring-size/w-1-size.htm
